Моноблочное вентиляционное устройство для естественного охлаждения «ЕНИСЕЙ 2000», разработанное и изготавливаемое ООО «ВЕНТСПЕЦСТРОЙ», работает в следующих режимах обработки воздуха:

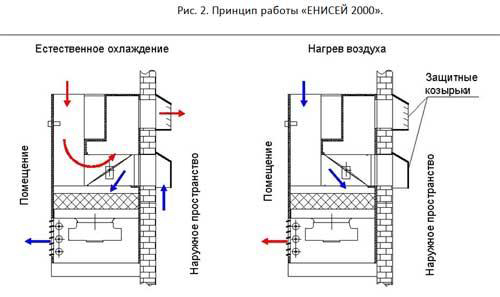

В режиме естественного охлаждения температура воздуха в помещении поддерживается за счет холодного наружного воздуха, подаваемого приточным вентилятором через входное отверстие, защищенное козырьком со съемной антимоскитной сеткой, открытый полностью или частично теплоизолированный клапан естественного охлаждения. При этом наружный воздух проходит через воздушный фильтр повышенной пылеемкости, где очищается от пыли, а также через неиспользуемый в данном режиме электронагреватель. Теплый воздух из помещения вытесняется наружу через клапан естественного охлаждения и выходное отверстие, закрытое защитным козырьком со съемной антимоскитной сеткой. В режиме естественного охлаждения (фрикулинга) поддерживается избыточное давление воздуха внутри базовой станции.
Устройство может работать как отдельно, так и в составе с одним или двумя дополнительными кондиционерами, которые будут включаться и выключаться по командам от контроллера устройства. Контроллер устройства также может осуществлять ротацию кондиционеров для равномерной выработки ресурса. При этом система управления фрикулинг-боксом параллельно реализует свои внутренние алгоритмы работы для достижения максимальной эффективности охлаждения.
Нагрев воздуха используется для поддержания температуры воздуха в помещении при ее снижении ниже заданной. В данном режиме клапан естественного охлаждения закрыт. Воздух поступает из помещения, проходит через воздушный фильтр, приточный вентилятор и электрический нагреватель, за счет работы которого температура воздуха повышается. Нагретый воздух подается в помещение.
Рециркуляция - режим работы устройства, при котором не требуется охлаждение или нагрев воздуха. Для контроля температуры помещения осуществляется движение воздуха с минимальным расходом по кругу: помещение – устройство - помещение. Клапан естественного охлаждения закрыт.
Ограничение относительной влажности - режим, при котором устройство работает по специальному алгоритму, управляя клапаном фрикулинга и дополнительным кондиционером таким образом, чтобы значение относительной влажности воздуха в помещении не превысило заданной величины.
Переключение устройства с одного режима на другой, включение кондиционеров, электронагревателя, регулирования оборотов вентилятора и положения заслонки клапана фрикулинга автоматически производится контроллером устройства на основании данных, получаемых от трех датчиков температур воздуха: в помещении, на улице и приточного воздуха, а также от датчика относительной влажности воздуха в помещении. При этом поддерживается не только температура в помещении, но и температура приточного воздуха (он не может быть слишком холодным и слишком горячим). Поэтому название фрикулинг-бокс для этого устройства слишком «узкое», т. к. оно не только охлаждает. Более правильное название в данном случае – климатическая установка.

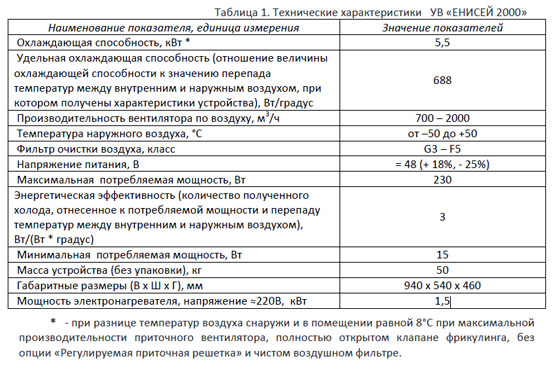

Как видно из таблицы, устройство обладает высокой охлаждающей способностью при компактных размерах и низком энергопотреблении.
Особо следует отметить, что устройство «ЕНИСЕЙ 2000» имеет основное питание от 48 В постоянного тока, т. е. его можно запитать от источника бесперебойного питания, и оно будет охлаждать телекоммуникационное оборудование при пропадании основного питания. Опасения, что работа вентиляционного устройства сильно сократит время работы на аккумуляторах, необоснованны. Наши расчеты показывают, что без работы фрикулинг-бокса температура гораздо быстрее достигает критических значений, чем происходит разряд аккумуляторов. Соотношение примерно такое – температура может подняться в течение нескольких минут, а время работы от аккумуляторов может сократиться на 0,5 часа. При емкости аккумуляторов, рассчитанной на период 3…4 часа, сокращение работы на полчаса не так страшно, как перегрев базовой станции и её остановка через 7 минут.
Система охлаждения базовой станции, состоящая из сплитов и устройства «ЕНИСЕЙ 2000», практически лишена недостатков и обладает теми же достоинствами, что и энергосберегающие кондиционеры, за исключением, низкой вандалоустойчивости наружных кондиционерных блоков и несколько меньшей эффективностью охлаждения при работе сплит-систем.
